Chíp dao tiện CNC là bộ phận quan trọng trong gia công CNC, nó là chi tiết trực tiếp tiếp xúc với phôi, thực hiện quá trình bóc tách vật liệu và tạo nên hình dạng cuối cùng của sản phẩm. Vậy chíp dao tiện CNC có cấu tạo như thế nào, có bao nhiêu loại và nên lựa chọn loại nào phù hợp? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây của PMW Tools.

Chíp dao tiện CNC là gì?

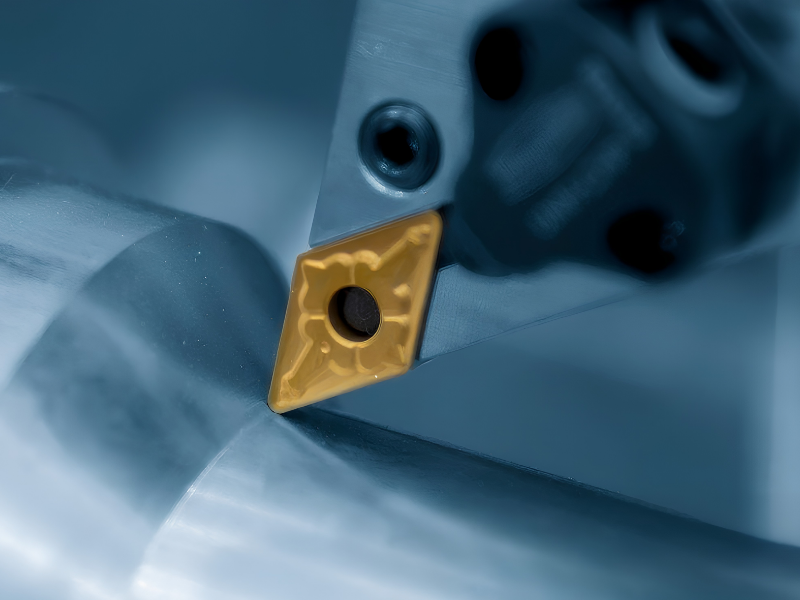

Chíp dao tiện CNC hay còn được gọi là mảnh dao tiện CNC, insert tiện CNC. Nó là phần lưỡi cắt có thể thay thế, được lắp trên thân dao tiện thông qua vít kẹp hoặc cơ cấu khóa chuyên dụng. Đồng thời, nó cũng là bộ phận trực tiếp thực hiện thao tác cắt gọt vật liệu trong quá trình gia công trên máy tiện CNC.

So với dao tiện nguyên khối, chíp dao tiện CNC có ưu điểm nổi bật là dễ thay thế, đa dạng về hình dạng và vật liệu, giúp doanh nghiệp tiết kiệm chi phí, rút ngắn thời gian setup và nâng cao hiệu quả sản xuất. Nhờ sự phát triển của công nghệ vật liệu và lớp phủ bề mặt, các dòng chíp dao hiện đại có thể gia công hiệu quả từ nhôm, thép carbon, inox đến thép tôi, gang và hợp kim chịu nhiệt.

Ngày nay, chíp dao tiện CNC được sản xuất theo nhiều tiêu chuẩn quốc tế (ISO) với đa dạng hình dạng, kích thước, bán kính mũi dao, góc cắt và lớp phủ, phù hợp với từng loại vật liệu cũng như từng nguyên công như: tiện thô, tiện tinh, tiện bán tinh, tiện ren, tiện rãnh, tiện cắt đứt, tiện định hình,

ĐỪNG BỎ QUA: LIST CHÍP DAO TIỆN CNC THƯƠNG HIỆU PMW CHẤT LƯỢNG CAO, GIÁ HẤP DẪN

Đặc điểm cấu tạo của chíp dao tiện CNC

Mặc dù có nhiều chủng loại khác nhau, một chíp dao tiện CNC tiêu chuẩn thường bao gồm các đặc điểm cấu tạo sau:

• Thân chíp: Đây là phần chịu trách nhiệm đảm bảo độ cứng cáp, chịu lực, chịu nhiệt của mảnh dao tiện. Thường được chế tạo từ các loại hợp kim cứng (Carbide), Cermet, Ceramic, CBN hoặc PCD tùy theo mục đích sử dụng.
• Lưỡi cắt: Lưỡi cắt là phần tiếp xúc trực tiếp với phôi để thực hiện quá trình bóc tách vật liệu. Tuỳ nhu cầu gia công mà lưỡi cắt có thể có 1 cạnh cắt, 2 cạnh cắt hoặc nhiều canh cắt đối xứng với nhau… Trong thực tế gia công, việc tận dụng tối đa các cạnh cắt sẽ giúp giảm thiểu chi phí trên từng chi tiết.
• Mũi dao: Mũi dao là phần nối giữa hai cạnh cắt. Bán kính mũi dao ảnh hưởng trực tiếp đến chất lượng bề mặt, khả năng chịu tải, tính ổn định khi cắt và lượng chạy dao. Mũi dao nhỏ phù hợp với gia công tinh, trong khi bán kính lớn thích hợp cho tiện thô và cắt với lượng dư lớn.
• Rãnh bẻ phoi: Hầu hết các dòng insert hiện đại đều được thiết kế rãnh bẻ phoi trên bề mặt. Với công dụng chính là bẻ gãy phoi, kiểm soát hướng thoát phoi, giảm tình trạng phoi quấn gây trầy xước bề mặt sản
• Lớp phủ bề mặt: Nhằm nâng cao hiệu suất cắt, chíp dao tiện CNC thường được phủ các lớp vật liệu như TiN, TiCN, TiAlN, Al₂O₃,  AlCrN… Các lớp phủ này giúp tăng độ cứng bề mặt, giảm ma sát, chịu nhiệt tốt, chống mài mòn và kéo dài tuổi thọ dao.
• Lỗ định vị: Ở giữa insert thường có lỗ bắt vít hoặc cơ cấu định vị giúp cố định chắc chắn trên thân dao, đảm bảo độ chính xác trong quá trình gia công.

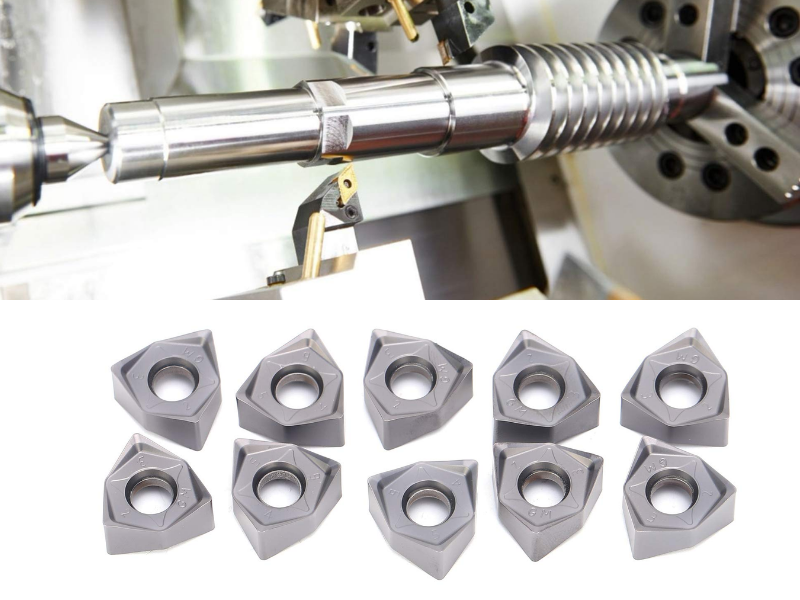

Phân loại các dòng chíp dao tiện CNC có trên thị trường

Hiện nay, chíp dao tiện CNC được phân loại theo nhiều tiêu chí khác nhau để đáp ứng đa dạng nhu cầu gia công.

Phân loại theo hình dạng

Đây là cách phân loại phổ biến nhất đối với các dòng chíp dao tiện CNC. Các dòng thường gặp nhất là:

• Chíp hình tam giác (T): Có 3 cạnh cắt, phù hợp cho tiện tinh, tiện ren và gia công các chi tiết có góc hẹp
• Chíp hình vuông (S): Có 4 cạnh cắt, độ cứng vững cao, thích hợp cho tiện thô và bán tinh
• Chíp hình kim cương 80° (C): Là loại được sử dụng phổ biến nhất nhờ khả năng cân bằng giữa độ bền và tính linh hoạt. Dòng này đặc biệt phù hợp với hầu hết các nguyên công tiện ngoài và tiện trong
• Chíp hình kim cương 55° (D): Được sử dụng khi cần gia công các góc nhỏ hoặc biên dạng phức tạp
• Chíp hình tròn (R): Có khả năng chịu tải lớn, thích hợp cho tiện định hình, tiện bề mặt cong và gia công vật liệu khó cắt.

Phân loại theo vật liệu chế tạo

Nếu phân loại chíp dao tiện CNC dựa theo vật liệu, thường sẽ gồm các loại phổ biến sau đây:

• Chíp Carbide: Đây là dòng phổ biến nhất hiện nay, có khả năng chịu mài mòn tốt, gia công được trên nhiều loại vật liệu và có giá thành hợp lý.
• Chíp Cermet: Thích hợp cho gia công tinh với chất lượng bề mặt cao.
• Chíp Ceramic: Được sử dụng để gia công gang và vật liệu chịu nhiệt ở tốc độ rất cao.
• Chíp CBN: Chuyên dùng để gia công thép đã tôi cứng (45–70 HRC), thay thế cho nguyên công mài trong nhiều ứng dụng.
• Chíp PCD: Thích hợp cho gia công nhôm, đồng và vật liệu composite nhờ khả năng chống mài mòn vượt trội.

Phân loại theo mục đích sử dụng

Tùy theo nguyên công, chíp dao tiện CNC có thể chia thành các dòng như:

• Chíp tiện thô
• Chíp tiện bán tinh
• Chíp tiện tinh
• Chíp tiện ren
• Chíp tiện rãnh
• Chíp cắt đứt
• Chíp tiện định hình

Giá chíp dao tiện CNC bao nhiêu?

Giá bán chíp dao tiện CNC là một trong những vấn đề rất được quan tâm Đây là câu hỏi được nhiều doanh nghiệp quan tâm khi đầu tư dụng cụ cắt gọt.

Trên thực tế, không có một mức giá cố định cho chíp dao tiện CNC vì giá bán phụ thuộc vào nhiều yếu tố như:

• Vật liệu chế tạo (Carbide, CBN, Ceramic, PCD…)
• Thương hiệu sản xuất
• Hình dạng insert
• Kích thước
• Bán kính mũi dao
• Lớp phủ bề mặt
• Khả năng gia công vật liệu
• Xuất xứ sản phẩm

Thông thường, các dòng insert Carbide tiêu chuẩn có mức giá khá hợp lý và phù hợp với đa số doanh nghiệp cơ khí. Insert phủ coating chuyên dụng sẽ có giá cao hơn nhưng tuổi thọ và hiệu suất cao hơn.  mang lại tuổi thọ và hiệu suất vượt trội. Còn dòng Insert CBN và PCD có giá thành cao nhất do được sử dụng cho các ứng dụng gia công đặc biệt.

Nên dùng chíp dao tiện CNC loại nào tốt?

Việc lựa chọn chíp dao phù hợp sẽ quyết định trực tiếp đến hiệu quả gia công. Dưới đây là một số tiêu chí quan trọng cần cân nhắc.

• Lựa chọn theo vật liệu gia công vì mỗi loại vật liệu sẽ yêu cầu loại insert và lớp phủ khác nhau.
• Chọn đúng hình dạng insert tuỳ theo từng nhu cầu gia công. Ví dụ Insert hình C phù hợp với nhiều ứng dụng phổ thông, trong khi insert D thích hợp với các biên dạng hẹp và insert R phù hợp cho gia công chịu tải lớn.
• Lựa chọn bán kính mũi dao phù hợp, bán kính nhỏ cho gia công tinh, chi tiết nhỏ, bán kính lớn cho gia công thô, lượng dư lớn và yêu cầu độ bền cao.
• Chọn lớp phủ của dao phù hợp với nhu cầu gia cog6 sẽ giúp tăng tuổi thọ dao, giảm nhiệt và cải thiện chất lượng bề mặt.
• Chọn thương hiệu cung cấp chíp dao tiện CNC uy tín, đảm bảo chất lượng cao và bảo hành uy tín.
