Những điều cần biết về Tool Holder CNC – Công dụng & Phân loại

Tool Holder CNC là bộ phận đóng vai trò quan trọng giúp kết nối dao cắt và trục chính của máy CNC. Thiết bị này cho phép cố định dao, truyền lực và mô-men xoắn trong quá trình gia công, giảm rung động, đảm bảo độ chính xác và nâng cao chất lượng bề mặt sản phẩm.

Tool Holder CNC là gì?

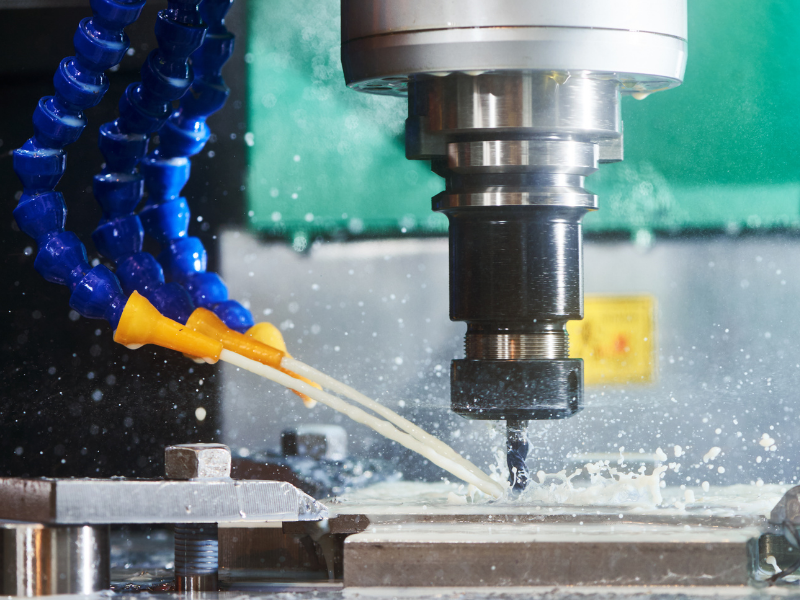

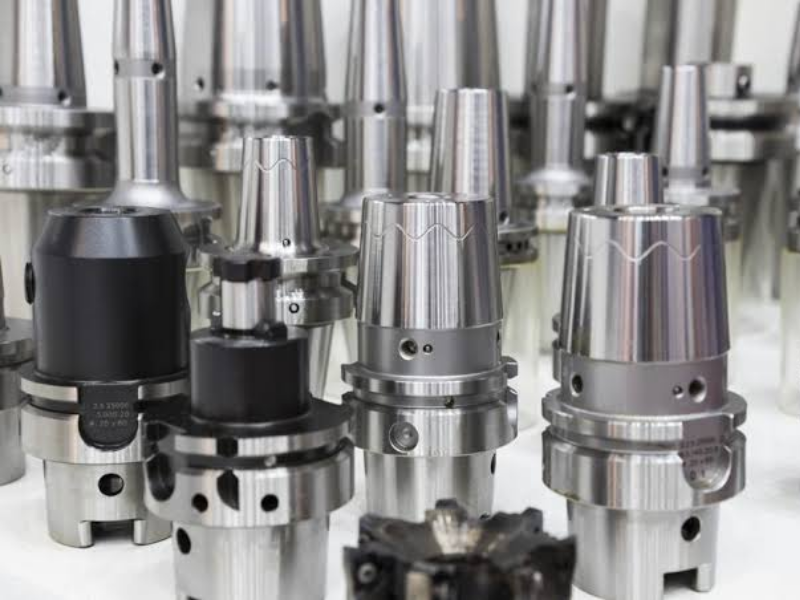

Tool Holder CNC còn được gọi với nhiều tên gọi khác như đầu kẹp dao CNC, bầu kẹp dao CNC… Đây là bộ phận có chức năng kết nối và cố định dụng cụ cắt với trục chính của máy CNC. Trong hệ thống gia công CNC, Tool Holder đóng vai trò như cầu nối cố định dao cắt trên trục chính máy CNC.

Tool Holder giúp đảm bảo dao được gá đúng vị trí, duy trì độ đồng tâm và truyền lực từ trục chính đến dụng cụ cắt trong quá trình gia công.

Tùy vào từng dòng máy cũng như yêu cầu về công nghệ gia công, người vận hành sẽ sử dụng từng loại Tool Holder để kẹp các loại dao cụ khác nhau. Chẳng hạn như dao phay ngón, dao phay mặt, mũi khoan, mũi taro… hoặc các loại dụng cụ gia công đặc biệt khác.

Mỗi loại Tool Holder sẽ được thiết kế khác nhau, từ đó ảnh hưởng trực tiếp đến các yếu tố trong gia công CNC như:

• Độ đảo của dụng cụ
• Độ chính xác kích thước
• Chất lượng bề mặt
• Tuổi thọ dao
• Khả năng gia công tốc độ cao
• Độ ổn định của toàn bộ hệ thống gia công CNC

Do đó, người vận hành cần phải đảm bảo chọn lựa đúng loại Tool Holder phù hợp với từng nhu cầu gia công, xem xét tiêu chuẩn kết nối, phương thức gá kẹp, yêu cầu về độ chính xác cũng như từng điều kiện gia công thực tế.

XEM THÊM: LIST ĐẦU KẸP DAO BT PMW ĐA DẠNG MẪU MÃ, CHẤT LƯỢNG CAO

Nguyên lý hoạt động của Tool Holder CNC

Tool Holder CNC có nguyên lý hoạt động dựa vào việc kết nối chắc chắn giữa dao cắt và trục chính, đồng thời đảm bảo duy trì vị trí chính xác của dao trong suốt quá trình gia công.

Dưới đây là các bước sử dụng Tool Holder CNC cơ bản nhất:

Tool Holder được lắp vào trục chính

Phần chuôi của Tool Holder được thiết kế theo tiêu chuẩn phù hợp với kết cấu trục chính của máy CNC. Một số tiêu chuẩn phổ biến hiện nay như: BT/BBT, HSK, CAT… s

Khi Tool Holder được đưa vào trục chính, cơ cấu kẹp bên trong máy sẽ giữ chặt chuôi dao thông qua hệ thống pull stud hoặc cơ cấu kẹp chuyên dụng tùy theo từng tiêu chuẩn.

Dụng cụ cắt được cố định vào Tool Holder

Sau khi Tool Holder được gá trên máy, dụng cụ cắt sẽ được lắp vào đầu kẹp. Tuỳ từng dòng Tool holder CNC sẽ sử dụng phương pháp kẹp khác nhau. Chẳng hạn như: kẹp bằng collet, kẹp thuỷ lực, kẹp nhiệt, các phương pháp gá kẹp chuyên dụng khác…

Mỗi phương pháp có những đặc điểm riêng về lực kẹp, độ chính xác và khả năng đáp ứng tốc độ quay.

Trục chính truyền chuyển động đến dụng cụ cắt

Khi bắt đầu vận hành máy CNC, trục chính sẽ quay và truyền chuyển động đến Tool Holder. Sau đó, Tool holder sẽ truyền mô-men xoắn đến dao cắt để giúp dao thực hiện các nguyên công như phay, khoan, doa, taro…

Và trong suốt quá trình gia công, tool holder sẽ giúp giữ dao cố định tại một vị trí, giảm rung lắc nhờ khả năng kiểm soát độ đảo tốt, duy trì độ cứng vững cho toàn bộ hệ thống… Đảm bảo giúp máy CNC gia công ổn định, hiệu quả, đặc biệt trong các điều kiện gia công tốc độ cao hoặc gia công trên các loại vật liệu khó. s

Lợi ích khi sử dụng Tool Holder trong gia công CNC

Dù chỉ là một bộ phận nhỏ trong toàn bộ hệ thống gia công, nhưng Tool Holder CNC lại có ảnh hưởng rất lớn đến hiệu suất vận hành và chất lượng gia công.

Dưới đây là 5 lợi ích của Tool Holder CNC trong gia công CNC:

Đảm bảo độ chính xác khi gia công

Sử dụng Tool Holder CNC chất lượng cao sẽ giúp kiểm soát hiệu quả độ đảo của dao cụ. Nhờ đó, giúp máy gia công chính xác các chi tiết từ nhỏ đến lớn, đảm bảo kích thước đúng yêu cầu và tính đồng đều của sản phẩm.

Đây là lợi ích đặc biệt quan trọng được các doanh nghiệp CNC cân nhắc đầu tiên khi cần đầu tư Tool holder, nhất là trong các ngành gia công cơ khí chính xác, chế tạo khuôn mẫu hoặc sản xuất linh kiện yêu cầu dung sai khắt khe.

Tăng độ cứng vững cho hệ thống gia công

Trong quá trình cắt gọt, dụng cụ chịu tác động của lực cắt theo nhiều phương khác nhau. Nếu hệ thống gá kẹp không đủ cứng vững, dao có thể xảy ra hiện tượng rung động hoặc dịch chuyển, ảnh hưởng đến chất lượng gia công.

Việc chọn Tool Holder chất lượng sẽ giúp tăng độ ổn định của hệ thống, hỗ trợ giúp giảm rung động hiệu quả, tăng độ ổn định khi gia công và cải thiện chất lượng bề mặt sản phẩm.

Kéo dài tuổi thọ dụng cụ cắt

Rung động và độ đảo lớn có thể khiến lưỡi cắt chịu tải không đồng đều. Điều này có thể gây ra nhiều sự cố như mòn dao nhanh, gãy dao, giảm tuổi thọ dao cụ và giảm chất lượng gia công. Khi sử dụng Tool Holder có độ chính xác phù hợp, lực cắt được duy trì ổn định hơn, giúp dụng cụ phát huy tốt hiệu suất làm việc.

Hỗ trợ gia công tốc độ cao

Trong gia công tốc độ cao, yêu cầu về khả năng cân bằng và độ ổn định của Tool Holder càng trở nên quan trọng. Một hệ thống Tool Holder phù hợp giúp giảm nguy cơ rung động khi trục chính hoạt động ở tốc độ cao.

Đây là yếu tố cần thiết đối với các doanh nghiệp gia công khuôn mẫu, linh kiện chính xác, chi tiết có yêu cầu bề mặt cao, sản phẩm sản xuất hàng loạt…

Tối ưu năng suất sản xuất

Khi dao được gá ổn định và hoạt động hiệu quả, doanh nghiệp có thể tối ưu các thông số gia công phù hợp với khả năng của dụng cụ và máy CNC. Việc chọn lựa và sử dụng loại Tool Holder phù hợp sẽ góp phần giúp giảm thời gian gia công, hạn chế các lỗi về sản phẩm, giảm thời gian thay dao và tăng hiệu quả sản xuất.

Phân loại các dòng Tool Holder CNC thông dụng nhất hiện nay

Trên thị trường hiện nay, Tool Holder CNC được sản xuất với nhiều tiêu chuẩn và kiểu dáng khác nhau như BT, BBT, HSK, CAT, cùng nhiều dòng đầu kẹp chuyên dụng phục vụ cho các nguyên công phay, khoan, taro và gia công tốc độ cao.

Việc phân loại có thể dựa trên tiêu chuẩn chuôi dao hoặc phương pháp gá kẹp dụng cụ.

Tool Holder chuẩn BT

BT Tool Holder là một trong những tiêu chuẩn đầu kẹp dao phổ biến trên các dòng máy phay CNC và trung tâm gia công. BT có kết cấu côn và được sử dụng rộng rãi trong ngành cơ khí.

Một số kích thước phổ biến gồm: BT30, BT40 và BT50. Trong đó, BT40 được sử dụng phổ biến trên nhiều dòng máy CNC nhờ khả năng đáp ứng tốt các nhu cầu gia công thông dụng.

Tool Holder chuẩn BBT

BBT Tool Holder được phát triển với khả năng tiếp xúc đồng thời giữa mặt côn và mặt đầu với trục chính. Thiết kế này giúp tăng độ cứng vững của hệ thống kết nối trong những điều kiện gia công yêu cầu cao.

Dòng BBT đặc biệt phù hợp cho các nhu cầu gia công chính xác, gia công tốc độ cao, ổn định cao và có khả năng kiểm soát rung động tốt.

Tool Holder chuẩn HSK

HSK Tool Holder là dòng đầu kẹp dao được ứng dụng phổ biến trong các hệ thống gia công tốc độ cao và yêu cầu độ chính xác lớn. So với các chuẩn chuôi côn truyền thống, HSK có thiết kế khác biệt và khả năng đáp ứng tốt trong các ứng dụng hiện đại.

Dòng Tool Holder này thường được sử dụng trong chế tạo khuôn mẫu, gia công tốc độ cao, gia công chính xác và sản xuất linh kiện công nghiệp…

Một số loại khác

• Collet Chuck: Đây là dòng đầu kẹp sử dụng collet để cố định dụng cụ cắt. Đây là một trong những loại Tool Holder phổ biến nhờ tính linh hoạt và khả năng sử dụng với nhiều kích thước dao khác nhau như dao phay ngón, dao khoan…
• End Mill Holder: End Mill Holder là loại đầu kẹp chuyên dùng cho dao phay ngón có chuôi trụ. Đặc điểm của dòng này là khả năng kẹp dao chắc chắn, phù hợp với các nguyên công phay có lực cắt tương đối lớn. Thường được ứng dụng trong phay thô, phay bán tinh, gia công trên các loại vật liệu cần có lực cắt lớn…
• Hydraulic Chuck: Dòng này sử dụng áp suất thủy lực để tạo lực kẹp dụng cụ. Dòng Tool Holder này được đánh giá cao nhờ khả năng kẹp ổn định và độ chính xác tốt. Được ứng dụng phổ biến cho các nhu cầu gia công yêu cầu độ đảo thấp, chất lượng bề mặt mịn và chính xác.
• Shrink Fit Holder: Dòng này còn được gọi là đầu kẹp nhiệt, sử dụng nguyên lý giãn nở nhiệt để kẹp chặt dụng cụ. Phần đầu kẹp được gia nhiệt để giãn nở, sau đó dụng cụ được đưa vào. Khi Tool Holder nguội, phần đầu kẹp co lại và tạo lực giữ dụng cụ.
• Milling Chuck: Đây là dòng đầu kẹp có lực kẹp lớn, phù hợp với các nguyên công yêu cầu độ cứng vững cao. Dòng Tool Holder này thường được sử dụng trong các ứng dụng gia công yêu cầu lực kẹp mạnh, khả năng chống trượt dao tốt và ổn định.

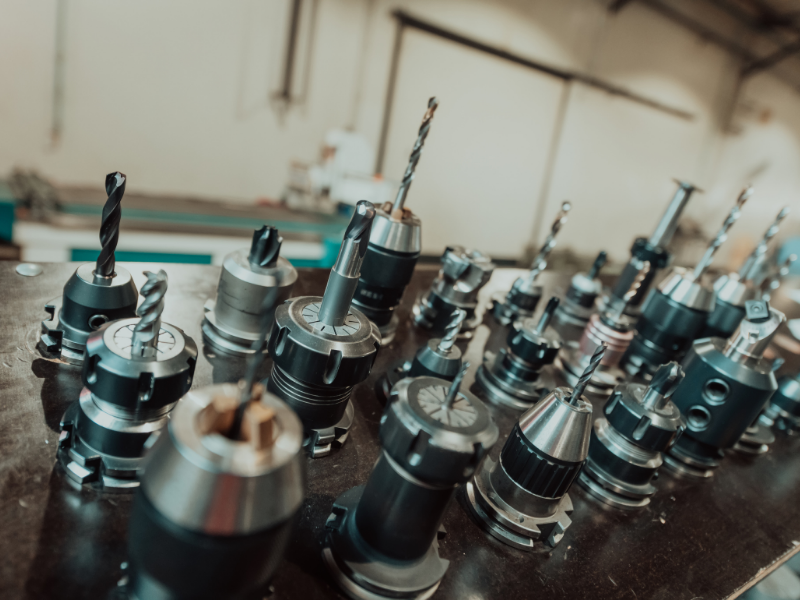

Giá bán Tool Holder CNC bao nhiêu? [Cập nhật mới nhất]

Giá Tool Holder CNC trên thị trường hiện nay có sự khác biệt tùy thuộc vào nhiều yếu tố. Một số yếu tố ảnh hưởng trực tiếp đến giá bán như chuẩn côn dao, kích thước của Tool Holder, loại đầu kẹp, loại vật liệu sản xuất, độ chính xác, thương hiệu…

Các dòng Tool Holder phổ thông như BT Collet Chuck hoặc End Mill Holder thường có mức chi phí đầu tư phù hợp với nhu cầu gia công thông dụng. Trong khi đó, các dòng Tool Holder công nghệ cao như đầu kẹp  HSK, đầu kẹp nhiệt, đầu kẹp thuỷ lực,…thường có mức giá cao hơn do yêu cầu về công nghệ, độ chính xác và hiệu suất.

Để đạt hiệu quả gia công tốt nhất, doanh nghiệp nên ưu tiên chọn lựa Tool Holder CNC dựa vào nhu cầu sử dụng và những đánh giá tổng quan để đưa ra sự chọn lựa phù hợp nhất.

PMW Tools – Thương hiệu Tool Holder CNC chất lượng cao, giá tốt

PMW Tools cung cấp các dòng Tool Holder CNC đáp ứng đa dạng nhu cầu gia công của doanh nghiệp, từ gia công cơ khí thông dụng đến các ứng dụng yêu cầu cao về độ chính xác và năng suất.

Danh mục Tool Holder PMW đa dạng với nhiều giải pháp gá kẹp phục vụ các nhu cầu khác nhau, bao gồm các chuẩn phổ biến như: BT/BBT, HSK… và nhiều dòng đầu kẹp cũng như phụ kiện gia công CNC khác nhau.

Với định hướng cung cấp các giải pháp công nghệ phục vụ ngành cơ khí chính xác, PMW Tools cùng TLT mong muốn đồng hành cùng doanh nghiệp trong quá trình lựa chọn thiết bị và phụ kiện phù hợp với từng nhu cầu sản xuất.

Nếu doanh nghiệp đang tìm kiếm Tool Holder CNC chất lượng cao, đa dạng chủng loại và phù hợp với từng hệ thống máy, hãy liên hệ PMW Tools để được tư vấn giải pháp phù hợp.

—————
