Tìm hiểu về đầu kẹp dao CNC từ A-Z

Trong gia công CNC, độ chính xác của sản phẩm không chỉ phụ thuộc vào chất lượng máy hay dao cắt mà còn chịu ảnh hưởng lớn từ đầu kẹp dao CNC. Đây là bộ phận trung gian giúp kết nối dao cụ với trục chính, đảm bảo dao được giữ chắc chắn và hoạt động ổn định trong suốt quá trình gia công. Một đầu kẹp phù hợp sẽ góp phần giảm rung động, nâng cao độ chính xác, cải thiện chất lượng bề mặt và kéo dài tuổi thọ của cả dao cụ lẫn máy CNC.

Hiện nay, đầu kẹp dao CNC được sản xuất với nhiều tiêu chuẩn và chủng loại khác nhau nhằm đáp ứng đa dạng nhu cầu gia công. Việc hiểu rõ cấu tạo, đặc điểm cũng như ứng dụng của từng loại sẽ giúp doanh nghiệp lựa chọn được sản phẩm phù hợp, từ đó tối ưu hiệu quả sản xuất và chi phí đầu tư.

Đầu kẹp dao CNC là gì?

Đầu kẹp dao CNC (Tool Holder) là bộ phận dùng để liên kết dao cắt với trục chính của máy CNC. Khi trục chính quay, đầu kẹp sẽ truyền mô-men xoắn đến dao cụ, giúp thực hiện các nguyên công như phay, khoan, doa, taro hoặc gia công biên dạng.

Mặc dù là một phụ kiện có kích thước nhỏ, nhưng đầu kẹp lại đóng vai trò rất quan trọng đối với chất lượng gia công. Nếu đầu kẹp không đảm bảo độ đồng tâm hoặc lực kẹp không đủ lớn, dao sẽ dễ bị rung, dẫn đến sai số kích thước, bề mặt sản phẩm kém hoàn thiện và làm giảm tuổi thọ của dao cụ.

Ngược lại, việc sử dụng đầu kẹp chất lượng sẽ mang lại nhiều lợi ích trong quá trình sản xuất như:

• Giữ dao ổn định khi gia công ở tốc độ cao.
• Hạn chế rung động và giảm nguy cơ gãy dao.
• Nâng cao độ chính xác của chi tiết.
• Góp phần bảo vệ trục chính và tăng tuổi thọ thiết bị.

Chính vì vậy, đầu kẹp dao CNC luôn được xem là một trong những phụ kiện cần được đầu tư song song với máy CNC và dao cắt.

Cấu tạo của đầu kẹp dao CNC

Đầu kẹp dao CNC được thiết kế với độ chính xác cao nhằm đảm bảo khả năng truyền lực và giữ dao ổn định trong suốt quá trình gia công. Tùy theo từng dòng sản phẩm, cấu tạo có thể khác nhau đôi chút, tuy nhiên nhìn chung đều bao gồm các bộ phận chính.

• Chuôi côn (Taper) là phần tiếp xúc trực tiếp với trục chính của máy CNC. Đây là bộ phận quyết định khả năng đồng tâm và độ ổn định khi quay. Hiện nay, các tiêu chuẩn chuôi côn phổ biến gồm BT, CAT, SK và HSK, mỗi loại sẽ phù hợp với từng dòng máy khác nhau.
• Thân đầu kẹp là phần kết nối giữa chuôi côn và dao cụ. Bộ phận này thường được chế tạo từ thép hợp kim có độ cứng cao để chịu được lực cắt lớn cũng như tốc độ quay cao.
• Cơ cấu kẹp dao là nơi trực tiếp giữ dao cắt. Tùy từng thiết kế, đầu kẹp có thể sử dụng collet, vít hãm, thủy lực hoặc công nghệ co nhiệt nhằm đáp ứng các yêu cầu gia công khác nhau.
• Ngoài ra, nhiều đầu kẹp còn được trang bị Pull Stud (núm kéo) để kết nối với hệ thống thay dao tự động (ATC), giúp quá trình thay dao diễn ra nhanh chóng, chính xác và hạn chế thời gian dừng máy.

Sự kết hợp giữa các bộ phận trên tạo nên một hệ thống kẹp dao chắc chắn, giúp máy CNC vận hành ổn định ngay cả khi làm việc ở tốc độ cao.

Phân loại các dòng đầu kẹp dao CNC thông dụng

Mỗi loại đầu kẹp dao CNC đều được thiết kế để đáp ứng những điều kiện gia công khác nhau. Việc lựa chọn đúng sản phẩm sẽ giúp tối ưu hiệu quả cắt gọt và nâng cao chất lượng thành phẩm.

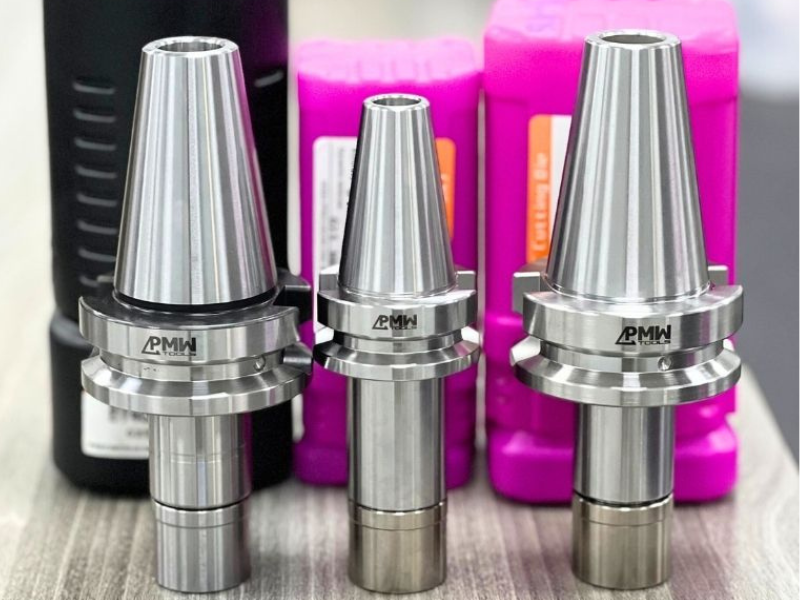

Đầu kẹp ER Collet

Đây là dòng đầu kẹp phổ biến nhất nhờ thiết kế đơn giản, linh hoạt và phù hợp với nhiều loại dao cắt. ER Collet thường được sử dụng trong các công việc gia công thông thường như phay, khoan hoặc doa.

Ưu điểm nổi bật

• Giá thành hợp lý
• Dễ thay dao
• Đa dạng kích thước collet
• Phù hợp với nhiều ứng dụng gia công.

Đầu kẹp Side Lock Holder

Side Lock Holder sử dụng vít hãm để cố định dao cắt, tạo lực giữ lớn và hạn chế hiện tượng trượt dao khi gia công tải nặng.

Loại đầu kẹp này thường được lựa chọn cho các nguyên công phay thô hoặc khi cần bóc tách lượng lớn vật liệu.

Đầu kẹp Hydraulic Chuck

Hydraulic Chuck hoạt động theo nguyên lý thủy lực, giúp tăng độ đồng tâm và giảm rung động trong quá trình cắt.

Đây là lựa chọn phù hợp với các doanh nghiệp gia công khuôn mẫu, linh kiện chính xác hoặc các sản phẩm yêu cầu chất lượng bề mặt cao.

Đầu kẹp Shrink Fit Holder

Shrink Fit Holder sử dụng công nghệ gia nhiệt để mở rộng lỗ kẹp, sau đó làm nguội nhằm siết chặt dao.

Ưu điểm của dòng đầu kẹp này là:

• Độ đồng tâm rất cao
• Khả năng cân bằng động tốt
• Thích hợp cho gia công tốc độ cao.

Tuy nhiên, sản phẩm yêu cầu thiết bị gia nhiệt chuyên dụng nên chi phí đầu tư sẽ cao hơn so với các dòng đầu kẹp thông thường.

Đầu kẹp Milling Chuck

Milling Chuck được thiết kế để đáp ứng các nguyên công phay nặng với lực cắt lớn. Nhờ lực kẹp cao và độ cứng vững tốt, loại đầu kẹp này giúp dao hoạt động ổn định khi gia công vật liệu cứng hoặc chi tiết có lượng ăn dao lớn.

Việc lựa chọn loại đầu kẹp phù hợp cần dựa trên dòng máy CNC, loại dao cắt, tốc độ trục chính cũng như yêu cầu về độ chính xác của sản phẩm.

Địa chỉ bán đầu kẹp dao CNC chất lượng, giá tốt

Hiện nay, trên thị trường có nhiều đơn vị cung cấp đầu kẹp dao CNC với đa dạng mẫu mã và thương hiệu. Tuy nhiên, để đảm bảo hiệu quả sử dụng lâu dài, doanh nghiệp nên ưu tiên lựa chọn những nhà cung cấp có kinh nghiệm, sản phẩm rõ nguồn gốc và đội ngũ kỹ thuật am hiểu về máy CNC.

PMW là đơn vị chuyên cung cấp máy CNC, phụ kiện và dao cụ phục vụ ngành cơ khí chính xác. Với danh mục sản phẩm đa dạng, PMW mang đến nhiều dòng đầu kẹp dao CNC theo các tiêu chuẩn phổ biến như BT, CAT, SK và HSK, đáp ứng nhu cầu của nhiều doanh nghiệp sản xuất.

Khi lựa chọn đầu kẹp dao CNC tại PMW, khách hàng sẽ nhận được:

• Tư vấn lựa chọn đúng loại đầu kẹp theo từng dòng máy.
• Sản phẩm đảm bảo chất lượng và độ chính xác.
• Giá thành cạnh tranh, phù hợp với nhiều nhu cầu đầu tư.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt và sử dụng.

Đầu tư đúng loại đầu kẹp dao CNC không chỉ giúp nâng cao chất lượng gia công mà còn góp phần tối ưu năng suất, giảm chi phí thay thế dao cụ và duy trì sự ổn định của toàn bộ hệ thống máy CNC. Nếu bạn đang tìm kiếm giải pháp đầu kẹp phù hợp cho hoạt động sản xuất, PMW sẵn sàng đồng hành và tư vấn để giúp doanh nghiệp lựa chọn sản phẩm đáp ứng tốt nhất nhu cầu thực tế.
